Cara Pasang Cdi Shogun Kebo Di Tiger. Jalur CDI Honda Megapro Primus atau Suzuki Shogun 110Pengapian Sepeda Motor Dibagi Menjadi 3 Yaitu :Sepeda Motor Pengapian ACHondaHonda Grand, Honda Supra 100, Honda Astrea 800, Honda Legenda, Honda Revo 100, Honda Supra Fit, Honda Fit X / S, Honda Tiger dan Honda NSR. YamahaYamaha Alfa, Yamaha Force 1, Yamaha F1ZR, Yamaha F1Z, Yamaha RX king, Yamaha Zigma, Yamaha RX Z, Yamaha Crypton, Yamaha Vega lama. Sepada Motor Pengapian DCHondaHonda Karisma, Honda Kirana, Honda Supra X 125 karbu, Honda Beat Karbu, Honda Vrio 110 Karbu, Honda Scoopy Karbu, Honda Spacy Karbu, Honda Blade 110 Karbu, Honda Revo 110 karbu, Honda Megapro, Honda GL Pro.
Sepeda Motor Pengapian Full TransistorHondaHonda Beat FI, Honda Vario 110 FI, Honda Verza, Honda CB150R, Honda PCX 150, Honda CBR250RR dan masih banyak lagi. Cara Merubah Pengapian CDI AC Menjadi DCSebenarnya cara ini gua khususkan bagi para pengguna Honda Tiger baik Tiger 2000 dan Tiger Revo, kenapa khusus Tiger soalnya memang langsung gua praktekin ke motor Tiger. .
Berikut Adalah Cara Yang Benar Agar Honda Tiger Bisa Pakai Cdi
Dapatkan harga yang lebih murah dengan klik disini >> https://invol.co/cl577z9Matinya spul pada Honda Tiger dapat menyebabkan motor tidak mau hidup, coil dan busi tidak akan mengeluarkan percikan api, karena sumber sistem pengapian pada CDI Honda Tiger menganut sistem Pengapian AC. Harga CDI Honda Tiger sendiri dikisaran 250-300 ribuan.
Berikut ini adalah kisaran harga CDI Shogun Kebo…Klik disini untuk pembelian >> https://invol.co/cl57dsfTidak usah kuatir sistem pengisian tiger sudah full wave selama kiprok dan aki normal “motor dipanjal pitek ae langsung muni..” hueheheheee…Jadi ada beberapa yang harus kalian perhatikan saat menguban CDI Tiger ke Shogun Kebo. Perhatikan jalur soket CDI Berikut :Perhatikan gambar diatas, Soket CDI Mega Pro dengan Shogun itu sama jadi anggap gambar adalah sama. Untuk massa dari tiger pada nomor 1 disambungkan ke CDI Shogun no 1 (warna kabel hijau), kemudian pulser no 2 di Tiger dihubungkan ke Shogun No 2 (warna kanel biru-kuning), No 3 koil di Tiger dihubungkan No 3 koil Shogun (hitam-kuning).
.
Honda TIGER Pakai CDI Shogun? « tahtaotomotif's Blog
Misalkan CDI Shogun 110 dipasang di Honda Karisma. Untuk itu harus tahu cara kerja dan modifikasinya supaya Karisma bisa pakai CDI Shogun dan aman. Menurut Herianto, cara kerja CDI Shogun 110 masih analog. Panjang pick up Karisma dikurangi panjang pick up Shogun 110.
Seperti CDI Shogun 110. .
Dongkrak Power Mega Pro, Bisa Comot Spare Part Shogun Dan Tiger
Hal itu tentu bisa diterapkan pada Honda Mega Pro yang berkapasitas mesin 160 cc ini. Ikhsan MotorJadi rujukan biker pemakai Mega Pro di Depok dan sekitarnya.
HRC LoaxanBagi Sutrisno, mekanik HRC Loaxan, kapasitas mesin Mega Pro tergolong tanggung. “Dengan pasang part itu, panjang langkah piston Mega Pro dari 49,5 jadi 62,2 mm.
Di bagian pengapian, mekanik bertubuh gempal ini masih percaya dengan keampuhan CDI bawaan Mega Pro. .
Honda Tiger Pake CDI Sogun Listrik AC jadi DC « tahtaotomotif's Blog
“Tiger yang sepul CDI (arus listrik masih AC) sudah lemah sehingga percikan api busi kecil atau mati total, alternatifnya ganti pake CDI Shogun (yang arus listriknya DC) unlimiter. Apalagi kitiran sepul Tiger 2000 awalnya arus AC jadi DC yang konstan dari aki alias full DC. Tinggal ubah kabel warna hitam strip merah dari sepul (awalnya ke CDI Tiger) ke kabel hitam polos (arus positif) dari kunci kontak.
Dari kabel tambahan tadi dijumper ke kabel hitam polos di kabel bodi Tiger paling dekat. GAMBAR CDI TIGER .
Merubah cdi tiger pake cdi Shogun
Motor Honda yang kurang laris Model unik belum tentu diterima pasar meski mereknya Honda. Bisa jadi koleksi buat yang mau tampil beda.Meski menjadi pemimpin pasar sepeda motor di Indonesia, bukan berarti produk-produk motor dari Honda selalu digemari. Ada beberapa tipe yang terpaksa disuntik mati karena penjualannya yang kurang apik.Beberapa alasan jadi penyebab kurang larisnya produk tersebut, mulai dari desain yang tidak sesuai selera atau dianggap aneh, hingga tumpang tindihnya tipe itu dengaIlham 06.05.2022 Baca Lebih .
Kenali Ciri-Ciri CDI Rusak Dan Cara Mengatasinya! – Moladin
Ketika bermasalah, biasanya timbul ciri-ciri CDI rusak yang mungkin kalian rasakan. Tak lupa, kalian wajib mengetahui ciri-ciri CDI rusak. Ciri-Ciri CDI Rusak, Pemilik Wajib TahuAda sejumlah ciri-ciri CDI rusak, kendala yang paling sering terjadi adalah tegangan listrik yang tidak stabil.
Mengatasi CDI Mati TerbakarSetelah mengetahui ciri-ciri CDI rusak, kalian juga harus tahu cara mengatasi CDI mati terbakar. Berikut cara memelihara CDI sepeda motor:Mencegah CDI Mati TerbakarLangkah selanjutnya pasca mengetahui ciri-ciri CDI rusak yang menyebabkan mati, karena terbakar.
.

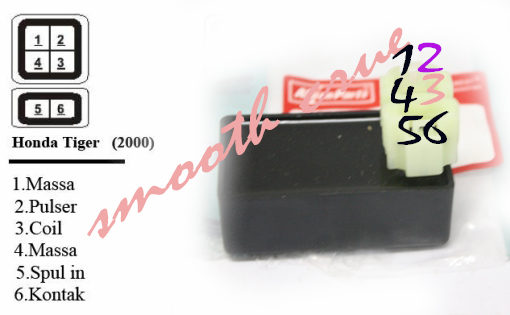

Cara Membaca Pin Soket CDI Tiger
Soket CDI Tiger – CDI ialah singkatan dari Capacitor Discharge Ignition yang merupakan salah satu sistem pengapian mesin sepeda motor. Nah untuk mengetahui apa saja jenis, fungsi dan cara membaca soket cdi Honda tiger, silahkan simak ulasan selengkapnya berikut ini.
Meskipun tipe CDI berbeda namun, fungsi CDI semua tipe sama. Cdi UnitCDI unit merupakan modal utama pada sistem pengapian CDI.
Cara Membaca Pin Soket CDI TigerNah berikut ini akan dibagikan bagaimana cara membaca atau mengetahui arti pin soket CDI pada motor Honda Tiger yaitu:MassaPulserKoilMassaSpulInput Kunci KontakDemikianlah pembahasan mengenai Cara Membaca Pin Soket CDI Tiger semoga dengan adanya ulasan tersebut dapat berguna dan bermanfaat bagi kalian semua,, terima kasih banyak atas kunjungannya. .
rubah sistem pengapian ac to dc.. simpel – Arfaexperimen
sebagian orang masih bingung dengan sistem pengapian.. langsung saja..sistem ac.. –> spul+pulser –>cdi –> koil –> busisistem dc –>pulser–>cdi–>koil –> busiPada motor sistem dc (hampir semua motor keluaran baru sudah dc) tidak lagi menggunakan spul pengapian.. karena pada sistem cdi dc arus mengambil dari aki/spul pengisian karena sudah dilengkapi inverter penaik tegangan dari aki yang 12v masuk inverter cdi keluaran jadi skitar 300-400volt.. makanya cdi dc harganya pasti lebih mahal daripada cdi ac.. contoh motor yg menganut tipe ac adalah rata2 2 tak dan 4tak model lama..2tak = sperti fizr, rc, rx series, ninja, dll..motor 4 tak yg menganut sistem ac..
grand, supra 100, revo100, tiger, vega lama/cripton, scorpio, dll. Nah rata2 spul pengapian ac jika sudah berumur sering rewel..
maka cra mudahnya jika ingin merubah ke sistem dc maka awalnya ukur dulu tonjolan pada pic up pulser magnet.. nah contoh pada gambar adalah supra ke shogun110. supra tonjolan pick up ukuran 11.5 mm..
shogun 14mm.. nah jika ingin lebih maksimal tonjolan pick up supra yg sebelah kiri..
ditambah las menjadi seukuran shogun 14mm-15mm… toleransi selisih pick up pulser menurut saya sampe dgn 5 mm.. misal supra pake cdi shogun pick up tidak dirubah = bisa.. tp resiko timing pengapian menjadi mundur.. (akselerasi kurang max)..
nah selanjutnya tinggal merubah soket pngapian dan menambah kabel input arus cdi (+12v) ke jalur output kontak.. jalur spul pengapian standar supra tidak digunakan.. ckup di isolasi saja… mengapa tidak ambil langsung 12v dr aki? jelas saja.. jika ambil langsung dr aki.. ketika kontak sudah off.. motormu masih melaju ..
hahaha 😀 oke.. kl ada yg tanya tanya kurang srek.. lwt komen aja ya..
😀 salam ngegass 😀 .
perbedaan cdi shogun dan megapro
Menggunakan CDI Shogun Kebo Atau Shogun 110cc – Untuk hal ini banyak yang masih latah dalam menggunakan CDI Suzuki Shogun Kebo Atau Shogun 110cc. Menggunakan CDI Shogun Kebo Atau Shogun 110ccJangan Terbalik Pada CDI Shogun 110Kurva Sederhana Pada Shogun CDI 110Video yang berhubungan Untuk perlu diwaspadai, asal pakai atau caplok itu bahaya, walau bebas limiter tapi pengapian bisa kelewat maju.
Menggunakan CDI Shogun Kebo Atau Shogun 110cc Padahal, pengapian Shogon kebo atau Shogun 110cc standar, timing terbesar 29 sebelum TMA. Panjang pick up Karisma dikurangi panjang pick up Shogun 110, jadinya panjang yang dipotong 38-14 mm = 24 mm. Menggunakan CDI Shogun Kebo Atau Shogun 110cc semoga dengan adanya ulasan tersebut dapat berguna dan bermanfaat bagi kalian semua,, terima kasih banyak atas kunjungannya. .
